ミニ四駆のローラーをメンテナンスする際、ベアリングの脱着作業に苦労した経験はありませんか？カウンターギヤやビスを使った従来の方法では、ベアリングを傷つけてしまったり、作業に時間がかかったりと、なかなか思うようにいかないものです。そんな悩みを解決してくれるのが「ベアリングチェンジャー」という専用工具です。
この記事では、ミニ四駆のベアリングチェンジャーについて、使い方から選び方、自作方法まで幅広く解説していきます。市販品の特徴や各メーカーの違い、さらには身近なパーツを使った代替方法まで、実践的な情報をお届けします。初心者の方でもベアリング交換がスムーズにできるよう、丁寧に説明していきますので、ぜひ最後までお付き合いください。
| この記事のポイント |
|---|
| ✓ ベアリングチェンジャーの基本的な使い方と選び方が分かる |
| ✓ 市販品と自作品のメリット・デメリットを比較できる |
| ✓ ローラーの内圧抜きとベアリング脱脂の重要性を理解できる |
| ✓ 安全にベアリング交換を行うためのポイントが身につく |
ポチップ
ミニ四駆のベアリングチェンジャーの基本知識と選び方
- ベアリングチェンジャーとはベアリング交換を簡単にする専用工具のこと
- 市販のベアリングチェンジャーは精度の高さが最大の魅力
- 自作ベアリングチェンジャーはカウンターギヤで作れる
ベアリングチェンジャーとはベアリング交換を簡単にする専用工具のこと
ベアリングチェンジャーは、アルミベアリングローラーに内蔵されている520ベアリングの取り外しと取り付けを簡単に行うための専用治具です。この工具を使うことで、従来は難しかったベアリング交換が誰でも安全に行えるようになります。
ベアリング交換が必要な主な理由として、ローラーの内圧抜きやベアリングの脱脂作業が挙げられます。購入したばかりのアルミローラーは、内圧が強すぎてあまり回らない状態のことが多く、メンテナンスによって回転性能を大幅に向上させることができるのです。
ベアリングチェンジャーは、ミニ四駆のベアリングローラー（アルミローラー）に内蔵されている520ベアリングの取り外し・取り付けに特化した専用工具（治具）となります。
出典：ベアリングチェンジャー2 レビュー・使い方【ミニ四駆 工具・治具】
📋 ベアリングチェンジャーの主な用途
| 用途 | 詳細 |
|---|---|
| ベアリングの取り外し | ローラーから520ベアリングを安全に抜き取る |
| ベアリングの取り付け | 脱脂・調整後のベアリングを正確に圧入する |
| 回転確認 | 本体の突起部分でローラーの回転具合をチェック |
ベアリングチェンジャーがない時代は、カウンターギヤやビスなどを駆使してベアリングを外していましたが、安定して脱着できるようになるまでには何度も失敗したり、時にはローラーをダメにしてしまうこともあったようです。専用工具を使えば、そうした失敗のリスクを大幅に減らせます。

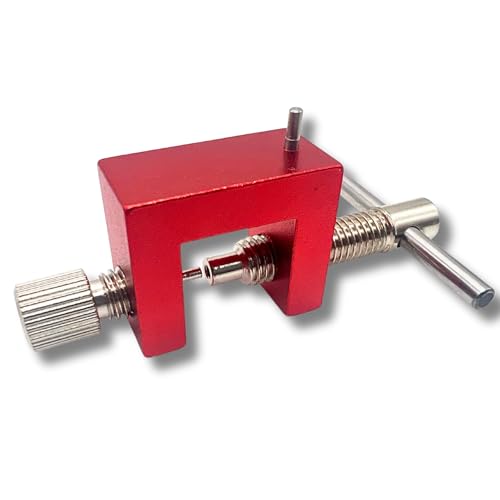

一般的に、ベアリングチェンジャーは「ベアリングチェンジャー本体」「つまみ」「T型ハンドル」の3つのパーツで構成されています。これらを組み合わせて使用することで、ベアリングの外輪部分を適切に押すことができ、内部のボールやレース面を傷つけることなく安全に脱着作業が行えます。
市販のベアリングチェンジャーは精度の高さが最大の魅力
市販されているベアリングチェンジャーには、複数のメーカーから様々な製品が販売されています。価格帯は1,000円前後から3,000円程度まで幅広く、それぞれに特徴があります。
🏆 主要メーカーのベアリングチェンジャー比較
| メーカー | 価格帯 | 特徴 | |—|—| | mokedo-factory | 約2,000円 | 元祖とされる高精度モデル。突起部分の段差構造が精密 | | 汐見板金 | 約3,000円 | シングルアクション機構で一度の操作で圧入完了 | | TAGATORON | 約1,000円 | コストパフォーマンスに優れたモデル | | ジョニーファクトリー | 約1,000円 | 「日本一安いベアリングチェンジャー」を謳う製品 |
mokedo-factory製のベアリングチェンジャーⅡは、おそらく最も知名度の高い製品の一つでしょう。ブラック、レッド、ブルー、ゴールドの4色展開で、色による性能の違いはありません。
mokedo-factoryがAmazonで販売中の「モケドーベアリング よく回る520 10個セット」をご使用いただくことにより、憧れの「シャーー」という回転を手軽に得ることができます。
出典：Amazon | mokedo-factory 520ベアリングチェンジャーⅡ
一方、汐見板金のシングルアクション520ベアリングチェンジャーEXは、新開発のスライドプーリー機構を採用しており、従来品では必要だった二度目の本挿入作業が不要になっています。アルミ削り出しのコンパクト型本体で、精密なローレット加工が施されているため、操作性が非常に高いのが特徴です。
✨ 市販品のメリット
- 各回転部の動きがスムーズで精度が高い
- ベアリングを垂直に圧入できるため、回転時のブレが発生しにくい
- 突起部分でローラーの回転チェックが可能
- コンパクトで収納・持ち運びに便利
ただし、他社製品については「工具の精度が低い」という声も一部で聞かれます。特に、ローラー回転を確認するための突起部分の作りが粗く、ローラーがうまく固定されないケースもあるようです。購入する際は、レビューや評判をよく確認することをおすすめします。
自作ベアリングチェンジャーはカウンターギヤで作れる
ベアリングチェンジャーは便利な工具ですが、ミニ四駆本体2台分ほどの価格がかかるため、まだ持っていない方も多いかもしれません。そんな時は、身近なパーツを使って自作する方法があります。
最も一般的な自作方法は、MSシャーシ用のカウンターギヤとプラベアリングを使った方法です。費用は200円ほどで、手持ちのパーツがあれば新たに購入する必要もありません。
今回は、市販ベアリングチェンジャーを使わずに、「カウンターギヤ」と「カウンターギヤ用のプラベアリング」を治具に使ったベアリングチェンジャーをご紹介します。
🔧 自作ベアリングチェンジャーの材料リスト
| 部品名 | 用途 | 備考 | |—|—| | 20mmビス | 軸として使用 | – | | 小ワッシャ | ベアリングの入り具合確認 | 大ワッシャでも可 | | MSカウンターギヤ用プラベアリング | ベアリングの外輪を押す | キット標準品でOK | | MSカウンターギヤ | ベアリング受け | ギヤ比は何でも可 | | 大ワッシャ | 安定性確保 | – | | ナット | 締め込み用 | メガネレンチ推奨 |
自作する際の最重要ポイントは、520ベアリングの外輪部分を押すようにすることです。内輪側だけ押すと、中でボールやレース面が傷ついてベアリングが故障してしまいます。MSカウンターギヤ用のプラベアリング（520サイズ）を使用することで、外輪ごと押す構造を実現できます。
⚠️ 自作時の注意点
- ナットの締め込みはゆっくりと確実に行う
- ベアリングが斜めに入らないよう注意する
- メガネレンチを使うと作業しやすい
- プラベアリングは取り外しておかないと圧抜き作業ができない
自作ベアリングチェンジャーは、ベアリングの取り外しだけでなく取り付けにも使用できます。取り付け時には、プラベアリングを1個追加して、脱脂・注油した520ベアリングを押し込む形になります。
ただし、市販品と比較すると精度や操作性では劣る部分もあるため、多くのローラーを加工したい中・上級者の方は、やはり専用の市販品を購入することをおすすめします。一方で、まずは試してみたい初心者の方や、たまにしか使わない方には、自作品でも十分に役立つでしょう。
ポチップ
ミニ四駆のベアリング交換を安全に行うための実践テクニック
- ベアリングの取り外しはローラーの向きを確認してから慎重に
- ベアリングの取り付けは段差を利用した位置合わせが成功の鍵
- ローラーの内圧抜きとベアリング脱脂で回転性能が劇的に向上する
- まとめ：ミニ四駆のベアリングチェンジャーで効率的なメンテナンスを
ベアリングの取り外しはローラーの向きを確認してから慎重に
ベアリングチェンジャーを使用する前に、必ず確認しなければならないのがローラーの向きです。ローラーには表面と裏面があり、構造が異なります。間違った向きでベアリングチェンジャーを使用してしまうと、ベアリングを痛めてしまう可能性があります。
📝 ベアリング取り外しの基本手順
- ベアリングチェンジャーのセット
- つまみを回して3mm程度のくぼみを作る
- T型ハンドルを回してローラーを入れるスペースを確保
- ローラーをセット
- ローラーを裏返した状態（表面をつまみ側に向ける）でセット
- 基本的にはローラー表面をつまみ側、裏面をT型ハンドル側に向ける
- T型ハンドルをゆっくり回す
- 時計回りにゆっくりと回してベアリングを外す
- つまみのくぼみに落ちる音がしたら取り外し完了
- ローラー・ベアリングの取り出し
- T型ハンドルを反時計回りに回してスペースを作る
- ローラーとベアリングを取り出す
基本的にはローラー表面をつまみ側、ローラー裏面をT型ハンドル側に向けてセットします。※逆の向きで取り付けるローラーもあるのでご注意ください。
出典：ベアリングチェンジャー2 レビュー・使い方【ミニ四駆 工具・治具】
各社の製品マニュアルでは、ローラーの設置面表記が誤っている場合もあるため、実際の作業では慎重に確認する必要があります。ローラーの構造を理解していないと、適切な向きでセットできないため、事前に「ローラーの構造」について学んでおくことをおすすめします。
⚙️ 作業時の重要ポイント
| ポイント | 詳細 |
|---|---|
| 回転速度 | ゆっくりと確実に回す（早く回すとベアリングが斜めに入る） |
| 音の確認 | つまみのくぼみに落ちる音を聞き逃さない |
| 力加減 | 無理な力をかけない |
| ローラーへの傷 | 急激な操作はローラーに傷をつける原因に |
また、圧抜き作業をする場合は、ベアリングを外した後、もう一度治具を組み付けてプラベアリングもアルミベアリングローラーから外す必要があります。プラベアリングを抜いておかないと、圧抜き作業ができないためです。
ベアリングの取り付けは段差を利用した位置合わせが成功の鍵
ベアリングの取り付けは、取り外し以上に慎重な作業が求められます。ベアリングを真っ直ぐにローラーに挿入できないと、回転時にブレが発生してしまうからです。
🔩 ベアリング取り付けの詳細手順
- ベアリングチェンジャーのセット
- つまみフラット部分とベアリングチェンジャー本体の面を同じ高さに合わせる
- 出っ張ったり凹んだりしないようゆっくり調整
- T型ハンドルを回してスペースを確保
- ローラーをセット
- ローラーの表面を上に向けた状態でセット（取り外し時とは逆）
- つまみ先端の中央からズレていても問題なし
- ベアリングをセット（重要）
- つまみ先端部分にベアリングをセット
- ローラーを指でつまんでつまみ先端の中央にゆっくり移動
- 自然とベアリングの一部がローラーに収まる
- ベアリングが真っ直ぐにローラーに収まっていることを確認
- T型ハンドルをゆっくり回す
- 時計回りにゆっくりと回してベアリングを固定
- これ以上回せなくなるまで回す
- ローラーの取り出しと確認
- T型ハンドルを反時計回りに回してスペースを作る
- ローラーを取り出す
- ベアリングが上下にはみ出ていないか確認
汐見板金のシングルアクション機構を搭載したモデルでは、スライドプーリー機構によってローラーとベアリングをセットした瞬間に位置出しが完了します。これにより、一度の手回しナット締め付けで最後までベアリングを圧入することが可能です。
スライドプーリー機構により、ローラーとベアリングをセットした瞬間に位置出しが完了しますので、ベアリングを垂直に圧入する事が出来、ローラー回転時にブレが発生する事がありません。
出典：ミニ四駆 シングルアクション 520ベアリングチェンジャーEX
⚠️ 失敗を防ぐための確認事項
- ベアリングの一部がローラーにすっぽりと収まっているか
- ローラーの向き（表・裏）は正しいか
- つまみフラット部分の高さは適切か
- ベアリングは斜めになっていないか
もしローラーをいくら移動させてもベアリングが収まらない場合は、ローラーの設置向きが裏表逆の可能性があります。また、ベアリングがはみ出している場合は、つまみフラット部分の高さを調整し直して、再度取り付け作業を行う必要があります。
ローラーの向きを正しくセットしていれば、ローラーの内圧抜きをしていなくても、ベアリングの一部がローラーにすっぽりと収まる状態になるはずです。これは、ローラーの構造が適切に設計されているためで、この感覚を覚えておくと作業がスムーズに進みます。
ローラーの内圧抜きとベアリング脱脂で回転性能が劇的に向上する
ベアリングチェンジャーを使う主な目的は、ローラーの内圧抜きとベアリングの脱脂を行うためです。これらの作業により、「回るローラー」を作ることができ、マシンの走行性能が大幅に向上します。
購入したばかりのオールアルミ品のローラーは、運が良ければ脱脂だけでそこそこ回るローラーに仕上がることもありますが、一般的には脱脂と圧抜き（内圧調整）の両方が必要になります。
🎯 内圧抜きと脱脂の効果
| 作業 | 効果 | 重要度 |
|---|---|---|
| ベアリング脱脂 | 古いグリスを除去し、回転抵抗を減少 | 高 |
| ローラー内圧抜き | ベアリング取付穴を調整し、圧入による抵抗を軽減 | 高 |
| オイル注入 | 適切な潤滑で更なる回転性能向上 | 中 |
今回は回るローラーを作るための、ベアリングの着脱・ベアリング脱脂・ローラー内圧抜き・オイル注入などの全工程を詳しく解説していきます。
出典：ベアリングチェンジャー2 レビュー・使い方【ミニ四駆 工具・治具】
内圧抜きとは、リーマーややすりでローラーの穴を削る作業のことです。ベアリングが圧入されている状態では、内壁がベアリングを強く押さえつけているため、回転性能が十分に発揮できません。穴を適度に広げることで、ベアリングがスムーズに回転できるようになります。
ただし、穴を広げ過ぎると走行中にベアリングが脱落する危険性があるため、注意が必要です。もし穴を広げ過ぎた場合の対処法として、以下の方法があります：
- ベアリングを外した状態で瞬間接着剤を内壁面に流して固める
- 完全硬化したらベアリングをねじ込む
- はみ出てくる接着剤のカスを綺麗にする
この方法により、ローラーを再生することができますが、ベアリングを付けた状態で行うとベアリングごと固定されて再起不能になるため、必ずベアリングを外した状態で作業しましょう。
✨ ベアリング脱脂の基本
ベアリング脱脂は、パーツクリーナーなどを使用して古いグリスを取り除く作業です。工場出荷時のグリスは回転抵抗が高い場合が多く、これを除去することで回転性能が向上します。
脱脂後は、必要に応じてミニ四駆用のオイルを注入します。オイルの種類や量によっても回転性能が変わるため、自分のセッティングに合わせて調整することが重要です。
内圧抜きと脱脂を組み合わせることで、「プラリン並みの抵抗で気持ちよくLC抜けてくれる」ローラーを作ることができるかもしれません。ベアリングチェンジャーがあることで、これらの作業の時間を大幅に短縮することができ、加工したいベアリングローラーの数が多ければ多いほど、その恩恵は大きくなります。
まとめ：ミニ四駆のベアリングチェンジャーで効率的なメンテナンスを
最後に記事のポイントをまとめます。
- ベアリングチェンジャーは520ベアリングの脱着を安全に行うための専用工具である
- 市販品は1,000円～3,000円程度で、メーカーによって精度や機能が異なる
- mokedo-factory製やSKW製など、高精度なモデルが人気を集めている
- カウンターギヤとプラベアリングを使えば200円程度で自作できる
- ローラーの向き（表・裏）を間違えるとベアリングを傷める原因になる
- 取り外しは表面をつまみ側、取り付けは表面を上にするのが基本
- ベアリングは必ず外輪部分を押すようにし、内輪だけを押すと故障の原因になる
- 内圧抜きとベアリング脱脂を組み合わせることで回転性能が劇的に向上する
- 多くのローラーを加工する中・上級者には市販品の購入がおすすめ
- ベアリングチェンジャーの本体突起部分でローラーの回転確認ができる
